Очумелые ручки (супермакрообъектив из старого сканера)

Раскопал недавно среди старого компьютерного хлама ручной сканер Mustek. Для тех, кто не знает - раньше были такие сканеры, ручные. Его надо было вести рукой по тому, что хочешь отсканировать. Внизу даже были специальные ролики, чтобы можно было провести ровно. Но все равно получалось криво. Так как даже подключить его теперь некуда, а выбрасывать жалко - решил его разобрать.

Внутри помимо лампы, датчика и электроники обнаружился интересный элемент - система линз, которая проецировала изображение на датчик. Вот она:

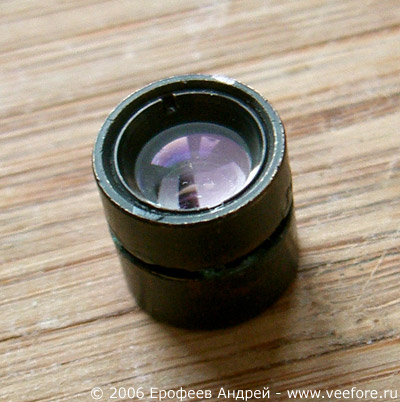

Линза из сканера

В общем, это такой цилиндрик с диаметром и высотой примерно по 11.5 мм. Не долго думая, сначала посмотрел сквозь нее глазом, потом приставил ее к объективу цифромыльницы Casio QV-R40.

Результаты впечатлили. Если выставить на фотоаппарате максимальное фокусное расстояние, то получается, что в кадр по длинной стороне влазит примерно 5.5 миллиметров изображения. Вот так, к примеру, через эту систему выглядит экран ноутбука (кадр обрезан):

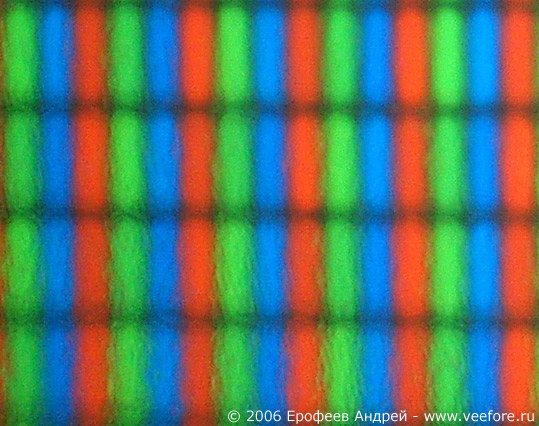

Элементы LCD-экрана

Реальный размер одного пиксела - 0.245 мм. Волнистость внизу - это какой-то из прозрачных слоев экрана. Фотоаппарат находится не строго перпендикулярно экрану, да и глубина резкости получилось очень маленькой, поэтому в фокусе оказались разные слои экрана - где-то сами элементы изображения, где-то другие слои.

Продолжаем эксперименты. Это сахар и соль:

Сахар

Соль

Исходный кадр обрезан и уменьшен примерно в три раза.

И, напоследок, мошка (длина от головы до хвоста около 2 мм):

Мошка

В конце принято подводить итоги, мой итог будет такой: из подручных средств можно делать удивительные вещи. :-)

24 января 2006 года

<< | >>
